Constater un problème, tout le monde sait faire. L'expliquer clairement est une autre histoire. Trop souvent, on saute aux conclusions sans creuser, et on finit par traiter les symptômes plutôt que la cause. Le diagramme d'Ishikawa sert précisément à éviter ce piège.
Le diagramme d'Ishikawa en bref
Le diagramme d'Ishikawa, aussi appelé diagramme de causes et effets ou diagramme en arêtes de poisson, est un outil visuel qui aide une équipe à remonter aux causes profondes d'un problème plutôt qu'à ses symptômes. Développé par l'ingénieur japonais Kaoru Ishikawa en 1962, il structure la recherche des causes autour des 5M : Matière, Matériel, Méthode, Main-d'œuvre et Milieu. C'est une méthode d'analyse collective, pas un générateur de solutions : il vous aide à poser les bonnes questions avant de décider.
Utilisé en industrie, en gestion de projet, en service client ou en ressources humaines, c'est un outil simple, visuel et accessible. Encore faut-il savoir quand l'employer, comment le construire et ce qu'on peut vraiment en tirer. C'est ce que nous détaillons ici.
Qu'est-ce qu'un diagramme d'Ishikawa ?
Face à un problème, le diagramme d'Ishikawa aide à en comprendre les vraies causes : pas les symptômes, pas les hypothèses en l'air, les causes concrètes.
Appelé aussi diagramme de causes et effets, il sert à cartographier toutes les origines possibles d'un dysfonctionnement. À droite, le problème (la tête du poisson). À gauche, les familles de causes qui se ramifient en arêtes. Au centre, un travail d'enquête structuré, visuel et collectif.
Simple à construire comme à lire, il permet de réfléchir à plusieurs, d'éviter les angles morts et de prioriser ce qu'il faut réellement traiter. C'est une méthode d'analyse, pas de résolution : il ne vous dit pas quoi faire, il vous aide à formuler les bonnes questions.
Origine et histoire du diagramme
Le diagramme est né au Japon, dans l'industrie. On le doit à Kaoru Ishikawa (1915-1989), ingénieur chimiste et professeur à l'université de Tokyo, figure majeure du mouvement de la qualité. Il en formalise le principe en 1962.
Son objectif : aider les équipes à résoudre des problèmes qualité sur les lignes de production, non pas avec des rapports de vingt pages, mais avec un support visuel, clair et collaboratif. L'approche s'impose vite comme un classique du management de la qualité, puis se diffuse dans d'autres secteurs : services, santé, logistique, ressources humaines. Pour aller plus loin sur son auteur, voir la fiche Kaoru Ishikawa sur Wikipédia.
Les 5M, et leurs extensions

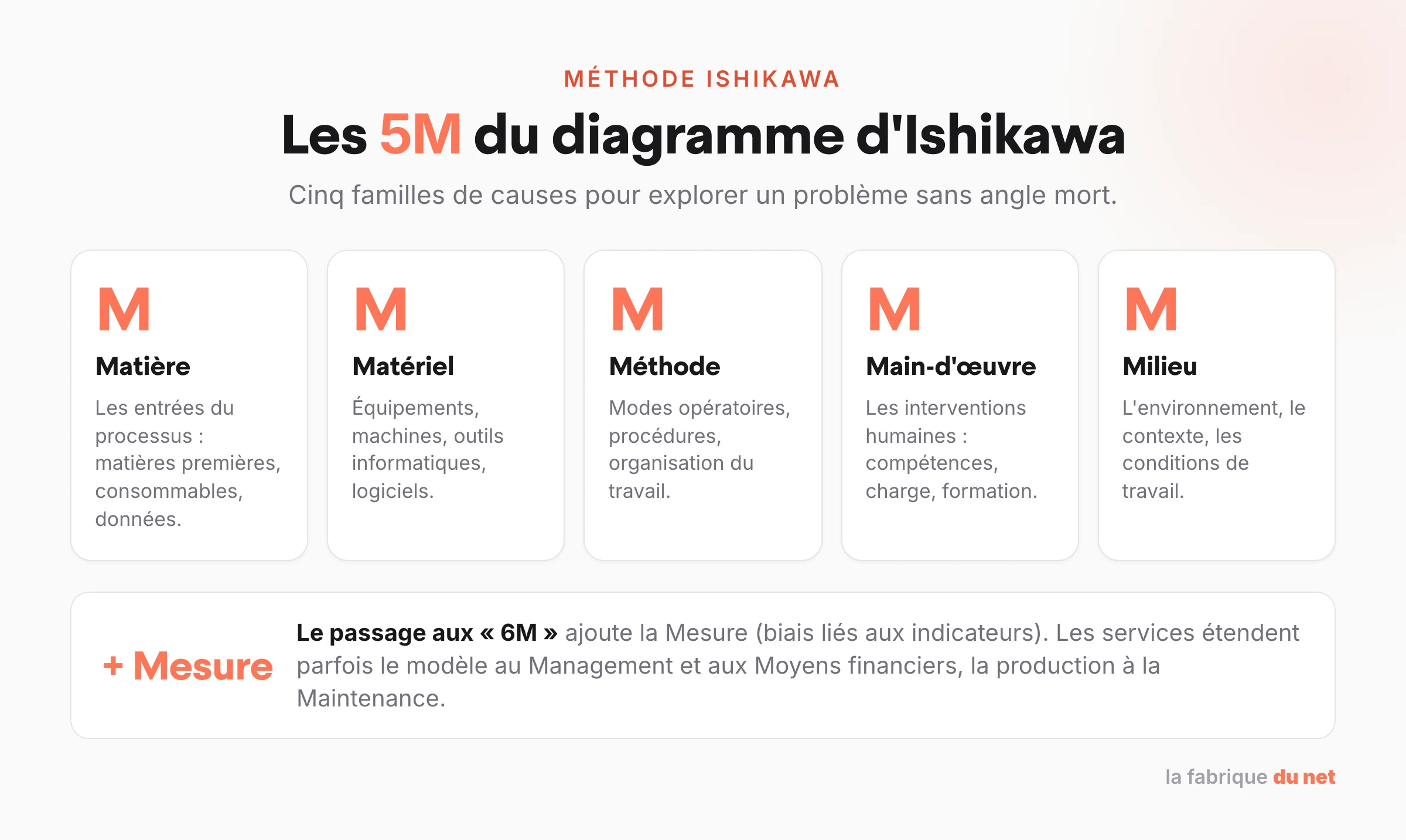

Le diagramme se structure historiquement autour des 5M : cinq familles de causes qui obligent à examiner le problème sous plusieurs angles. Selon la source de référence (diagramme de causes et effets, Wikipédia), elles se définissent ainsi :
- Matière : les matières premières, consommables et plus largement les entrées du processus ;
- Matériel : les équipements, machines, outils informatiques, logiciels et technologies ;
- Méthode : le mode opératoire, les procédures, la logique du processus ;
- Main-d'œuvre : les interventions humaines, les compétences, la charge, la formation ;
- Milieu : l'environnement, le contexte, les conditions de travail.
Le modèle s'étend selon les contextes. On parle de 6M lorsqu'on ajoute la Mesure (les biais ou erreurs liés aux indicateurs utilisés pour chiffrer le phénomène). Les entreprises de service y ajoutent parfois le Management et les Moyens financiers, tandis que la production peut y adjoindre la Maintenance. Peu importe la version : l'idée reste de structurer la recherche des causes pour éviter d'en traiter de mauvaises.
À quoi sert le diagramme d'Ishikawa en entreprise ?
Dans une entreprise, les symptômes sont souvent visibles (retards, erreurs, baisses de performance), mais ils masquent rarement les vraies causes. L'outil aide à remonter à la source : il structure une réflexion collective, oblige à explorer toutes les pistes et évite les conclusions hâtives.
Concrètement, le diagramme sert à :
- analyser un dysfonctionnement en profondeur (qualité, process, logistique) ;
- améliorer un processus en mettant à plat les irritants ;
- renforcer la collaboration autour d'un problème partagé ;
- appuyer un plan d'action clair et argumenté ;
- documenter une analyse de causes dans un projet structuré.
Il s'adapte à tous les contextes : services, industrie, tech, santé, retail. La méthode reste la même : simple, visuelle, collaborative. Elle s'articule d'ailleurs bien avec les outils de cadrage d'un projet, comme la matrice RACI pour répartir les rôles.
Exemples de situations où l'utiliser
Le diagramme d'Ishikawa n'est pas réservé aux ingénieurs qualité ou aux usines. Il est efficace dans des situations très concrètes, comme le montrent ces cas de figure.
| Problème à résoudre | Pourquoi utiliser Ishikawa ? |
| Chiffre d'affaires en baisse | Identifier si le problème vient du pricing, de la cible, du tunnel de conversion ou de la concurrence |
| Cabinet médical qui perd des patients | Explorer les causes : arrivée d'un concurrent, baisse de la qualité perçue, difficultés d'accueil ou délais |
| Retards fréquents de livraison | Visualiser l'impact du manque de référent logistique, des délais fournisseurs ou d'un process de préparation mal calibré |
Dans chacun de ces cas, le diagramme agit comme un révélateur : il transforme une intuition floue en une cartographie précise des causes potentielles, et oriente vers des actions ciblées.
Construire un diagramme d'Ishikawa : les 5 étapes clés
Un diagramme d'Ishikawa ne se résume pas à tracer des flèches sur un tableau. C'est une méthode rigoureuse, en plusieurs étapes, pour structurer une analyse collective et creuser jusqu'aux causes profondes.
Formuler le problème principal
Tout part d'un énoncé clair et factuel. Trop flou, et toute la suite perd en pertinence. Posez le problème de façon observable :
- « Chute du chiffre d'affaires au deuxième trimestre » ;
- « Retards récurrents sur les livraisons depuis mars » ;
- « Augmentation des arrêts maladie dans l'équipe technique ».
Ce problème devient la « tête » du poisson, à l'extrémité droite du diagramme.
Décomposer par catégories : les 5M (ou 6M)
Les arêtes principales reprennent les familles de causes. On part classiquement des 5M, enrichis au besoin d'un sixième (la Mesure) selon le contexte.
| Catégorie | Ce qu'elle couvre | Exemple |
| Matière | Entrées du processus, matières premières, consommables | Fournisseur défaillant, données incomplètes |
| Matériel | Équipements, outils, logiciels, technologies | Logiciel instable, machine hors service |
| Méthode | Processus, organisation, documentation | Procédures floues, doublons |
| Main-d'œuvre | Compétences, charge, motivation, formation | Turnover élevé, erreurs de saisie |
| Milieu | Environnement de travail, contexte, conditions | Bruit, pression du temps, locaux inadaptés |
| Mesure (6e M) | Indicateurs, outils de suivi, métriques | Indicateurs mal définis, reporting absent |
Brainstormer les causes secondaires
Chaque catégorie accueille des causes secondaires identifiées lors d'un travail collectif. Ici, on cherche sans filtrer : toutes les pistes valables sont posées. Un mur de post-it, un tableau blanc ou un outil collaboratif en ligne conviennent. L'objectif : faire émerger les causes réelles derrière les symptômes.
Hiérarchiser et valider les causes
Une fois la carte des causes dressée, on ne les traite pas toutes. Il faut hiérarchiser :
- les plus probables ;
- celles au plus fort impact ;
- celles qui sont mesurables.
Pour affiner, appuyez-vous sur la méthode des « 5 pourquoi » (enchaîner les questions jusqu'à la cause racine) ou sur une matrice d'impact. La méthode QQOQCP aide aussi à cadrer le questionnement.
Traduire les causes en plan d'action
Le diagramme n'est pas une fin en soi. Une fois les causes prioritaires validées sur le terrain, chaque cause retenue doit se traduire en action concrète, avec un responsable et une échéance. C'est cette étape qui transforme l'analyse en résultats. Pour planifier ensuite ces actions dans le temps, un diagramme PERT ou un découpage en tâches via un organigramme des tâches (WBS) prend le relais.
Avantages et limites du diagramme d'Ishikawa
Le diagramme n'est pas une baguette magique. C'est un outil d'analyse, pas de solution : il ne règle pas les problèmes, mais il permet de les comprendre, et c'est souvent ce qui manque.
Ses avantages
- Une structuration visuelle claire des causes ;
- Il favorise l'intelligence collective ;
- Un outil simple et rapide à mettre en œuvre ;
- Adaptable à tout type de secteur ou d'équipe ;
- Il permet de creuser au-delà des symptômes.
Ses limites
- Il ne fournit pas directement de solution ;
- Il peut devenir trop complexe s'il est mal cadré ;
- Il nécessite un bon cadrage du problème en amont ;
- Il ne hiérarchise pas automatiquement les causes ;
- Il reste inefficace sans validation des hypothèses sur le terrain.
Comparer le diagramme d'Ishikawa avec d'autres méthodes
Le diagramme d'Ishikawa n'est pas une méthode isolée. Il s'inscrit dans un ensemble d'approches complémentaires, chacune avec ses usages et ses limites.
| Outil | Objectif | Quand l'utiliser | Limites |
| Ishikawa | Identifier toutes les causes potentielles d'un problème | En début d'analyse, pour structurer la réflexion | Ne hiérarchise pas les causes, ne propose pas de solution |
| 5 pourquoi | Remonter à la cause racine | Après l'Ishikawa, ou pour une cause unique présumée | Trop simple si les causes sont multiples ou imbriquées |
| Pareto (80/20) | Repérer les causes les plus fréquentes ou impactantes | Pour prioriser les efforts d'amélioration | Exige des données quantitatives fiables |
| AMDEC | Anticiper les défaillances possibles d'un processus | En conception ou révision de processus | Plus lourd, demande une expertise technique |
Chaque outil a sa place dans une démarche de résolution de problème. Le bon réflexe est souvent de les combiner : un Ishikawa pour cartographier, un 5 pourquoi pour creuser, un Pareto pour prioriser, une AMDEC pour sécuriser.
Études de cas : exemples concrets
Le diagramme d'Ishikawa prend tout son sens sur le terrain. Voici trois cas de figure où il aide à faire émerger les vraies causes d'un problème, au-delà des intuitions.
Agroalimentaire : baisse de production
La production ralentit sans raison évidente. En réunissant l'équipe autour d'un diagramme, on peut faire apparaître un faisceau de causes : formations trop courtes, charge managériale élevée, tensions internes, emballages complexes, conditions de travail dégradées. Le diagnostic oriente alors vers un problème d'organisation plutôt que technique.
Santé : baisse de fréquentation
Un cabinet paramédical voit sa patientèle reculer. Le diagramme peut pointer une offre peu lisible, un manque de visibilité locale et l'arrivée d'un concurrent. Les actions se concentrent alors sur l'accueil et la présence en ligne, plutôt que sur des hypothèses éparses.
E-commerce : conversions en berne
Une boutique en ligne perd des ventes sans explication claire. L'Ishikawa aide à isoler une friction mobile : navigation lente, bugs non remontés, données mal segmentées. Le plan d'action se recentre sur l'expérience mobile.
Outils et modèles pour créer un diagramme d'Ishikawa
Pas besoin d'une solution complexe pour tracer un diagramme en arêtes de poisson. Ce qui compte, c'est la clarté, la lisibilité et la capacité à collaborer. Quelques options efficaces :
- Canva : pratique pour poser un diagramme propre à partir de modèles préconçus, sans formation ;
- Lucidchart, Whimsical ou Miro : pensés pour co-construire un diagramme en temps réel, en atelier ou à distance ;
- PowerPoint ou Google Slides : basiques mais fonctionnels pour placer branches, catégories et causes secondaires ;
- Excel ou Google Sheets : utiles pour associer des données chiffrées au problème analysé ;
- Un ERP ou un CRM bien configuré : il ne dessine pas vos arêtes, mais en centralisant KPI, historiques et tickets, il alimente une analyse réaliste.
Erreurs fréquentes à éviter
Tracer des arêtes ne suffit pas à comprendre un problème. Voici les erreurs les plus courantes, et comment les éviter :
- Formuler un problème trop vague. « Baisse de performance » ? Sur quoi, quand, pour qui ? Sans précision, on part dans toutes les directions.
- Sauter trop vite à la solution. Le diagramme sert à explorer, pas à décider : laissez du temps à l'analyse.
- Oublier des catégories de causes. Se limiter aux méthodes ou au matériel fait manquer les leviers humains ou organisationnels. Les 5M (ou 6M) servent justement à couvrir large.
- Confondre cause et conséquence. « Trop de retards clients » est un effet, pas une cause. Creusez une couche plus bas.
- N'impliquer que des managers. Les opérationnels détiennent souvent les informations clés.
- Multiplier les détails au lieu de prioriser. Trop de branches noient l'analyse. Allez à l'essentiel.
Notre méthode
Les définitions et l'historique présentés ici ont été vérifiés en juillet 2026 auprès de sources de référence sur le diagramme de causes et effets (fiche Wikipédia consacrée à la méthode et à son auteur, Kaoru Ishikawa). Les cinq familles de causes (Matière, Matériel, Méthode, Main-d'œuvre, Milieu) et leurs extensions (Mesure, Management, Moyens financiers, Maintenance) sont reprises telles que documentées. Les cas présentés sont des illustrations pédagogiques, non des résultats mesurés.
Passer d'un problème flou à une action claire
C'est quand un problème devient flou qu'il commence à coûter cher. Le diagramme d'Ishikawa remet de l'ordre : il structure, il éclaire, il aligne. Pas besoin d'un support léché, juste des questions bien posées et l'envie d'aller au bout.
Méthode d'analyse et non de solution, il reste un point de départ solide pour tout plan d'action. Sur le terrain comme en réunion d'équipe, il fait passer du « ça ne marche pas » au « voilà pourquoi ». Pour aller plus loin sur l'organisation d'un projet, consultez notre guide sur le management de projet.
